General Dynamics-Grumman EF-111 Raven

General Dynamics-Grumman EF-111 Raven


Fiche descriptive

Appareil : General Dynamics-Grumman EF-111 Raven
Constructeur : General Dynamics-Grumman
Désignation : EF-111
Nom / Surnom : Raven
Code allié / OTAN :
Variante :
Mise en service : 1981
Pays d'origine : Etats-Unis
Catégorie : Avions de reconnaissance
Rôle et missions : Avion de guerre électronique

Histoire

General Dynamics-Grumman EF-111 Raven :
la version électronique de l'Aardvark

Équivalent basé à terre du EA-6 Prowler, le EF-111 Raven se présente comme un avion d’assaut et d’interdiction F-111 doté de divers systèmes de contre-mesures électroniques installés dans la soute à bombes. Leur mission était également le brouillage des radars adverses. Ces avions ont été conçus après modification de modèles F-111A. Le premier vol de cette version eut lieu en 1977

Pour emporter l’équipement supplémentaire, les Raven comportaient un pod sur la dérive, une fois de plus comme le Prowler. Parmi ces équipements figure l’ALQ-99E, système entièrement automatisé dont les antennes sont logées dans un carénage monté à l’extrémité de l’empennage vertical. Ce système est relié à un dispositif sophistiqué de traitements des données et à de puissants équipements de brouillage.

L’appareil emporte également un système de contre-mesures électroniques ALQ-137, un détecteur de menaces ALR-62, un récepteur de contre-mesures radar ALR-23 et un lance-leurres ALE-28. Le Raven dispose aussi de points d’attache sous voiture pour monter des nacelles de contre-mesures électroniques.

Au total, 42 F-111 A ont été transformés en EF-111 A, le premier d’entre eux étant entré en service en 1981. Les appareils furent retirés du service en 1998.

Participez à l'amélioration des contenus du site ! Devenez rédacteur sur avionslegendaires.net !

La fiche que vous visualisez provient d’une ancienne version du site. Celle-ci n’a pas encore fait l’objet d’une mise à jour depuis de nombreuses années parfois. Le site existant depuis 1999 de nombreux contenus sont à revoir. Vous pouvez nous aider à améliorer le contenu du site en devenant contributeur sur avionslegendaires.net.

Comment devenir rédacteur ?

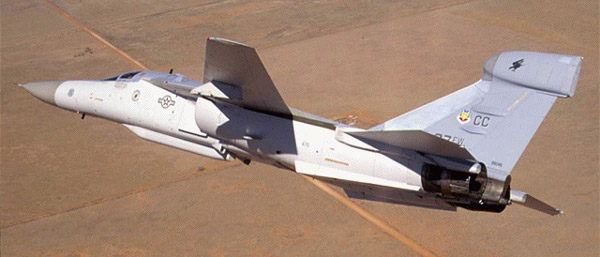

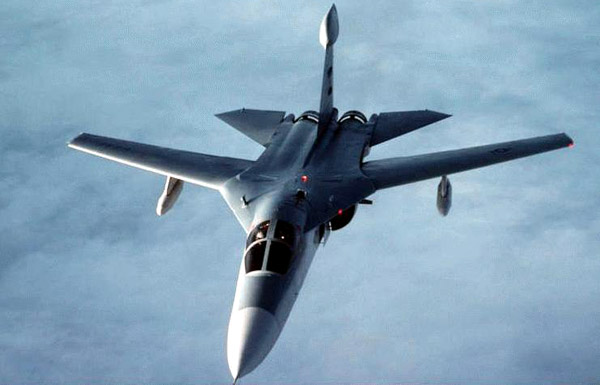

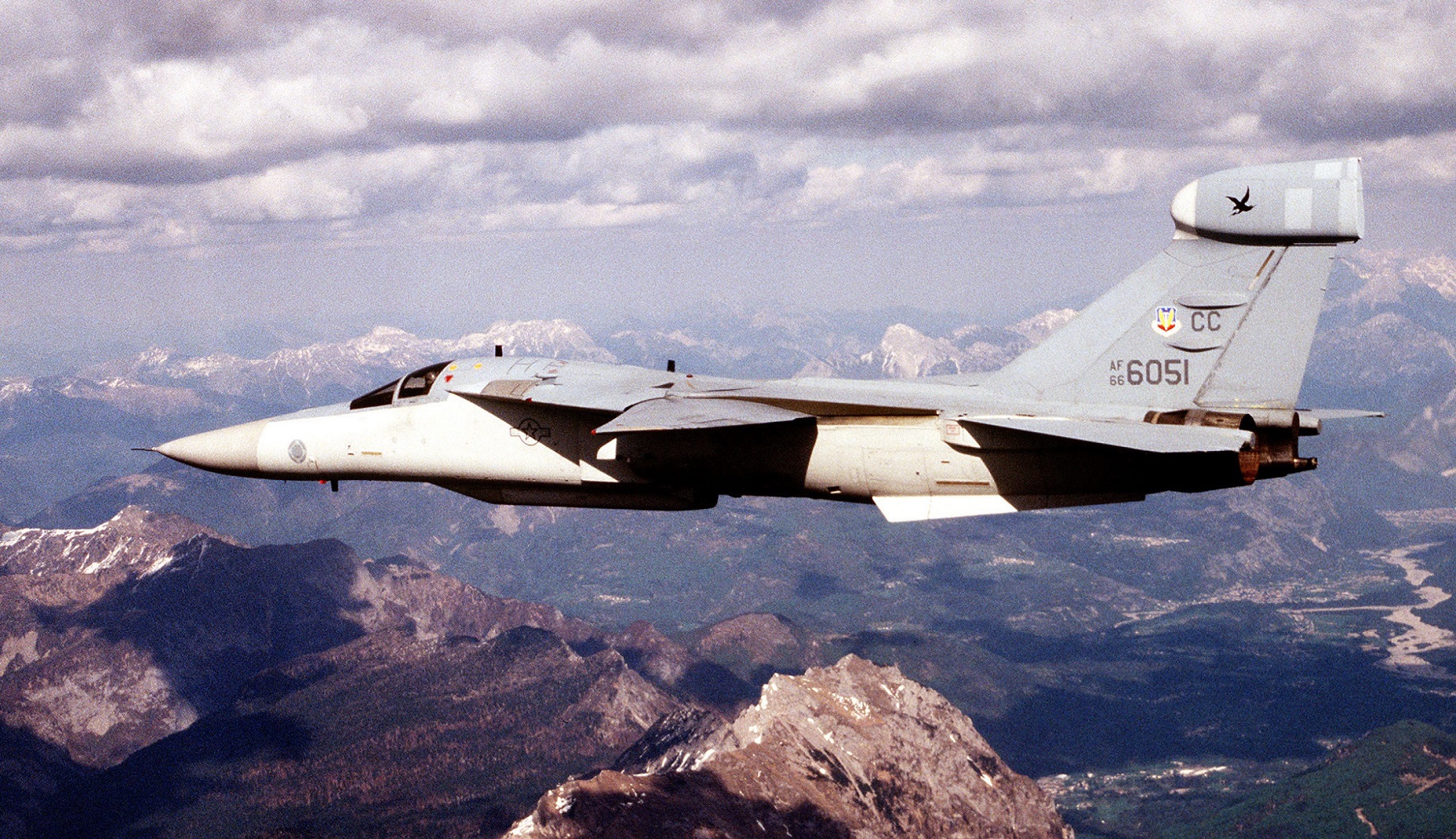

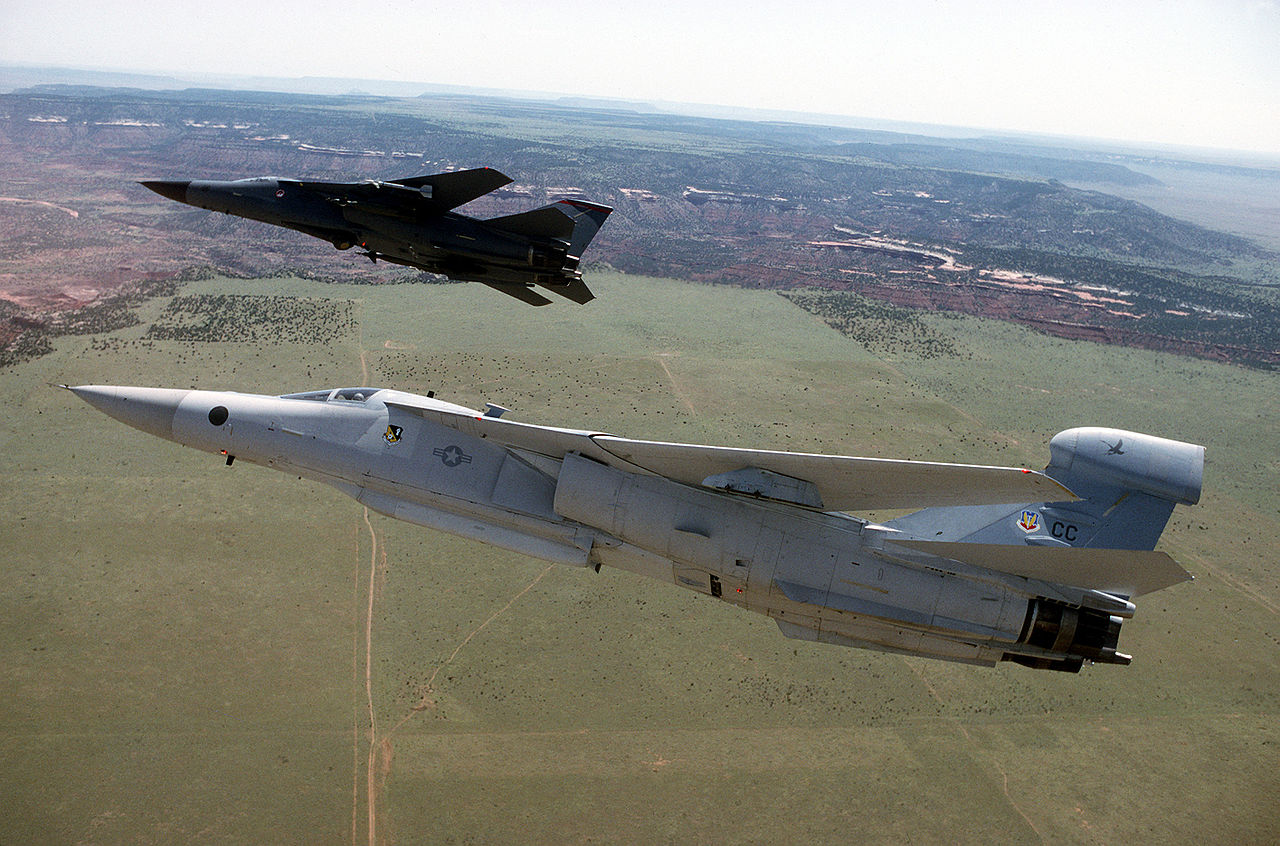

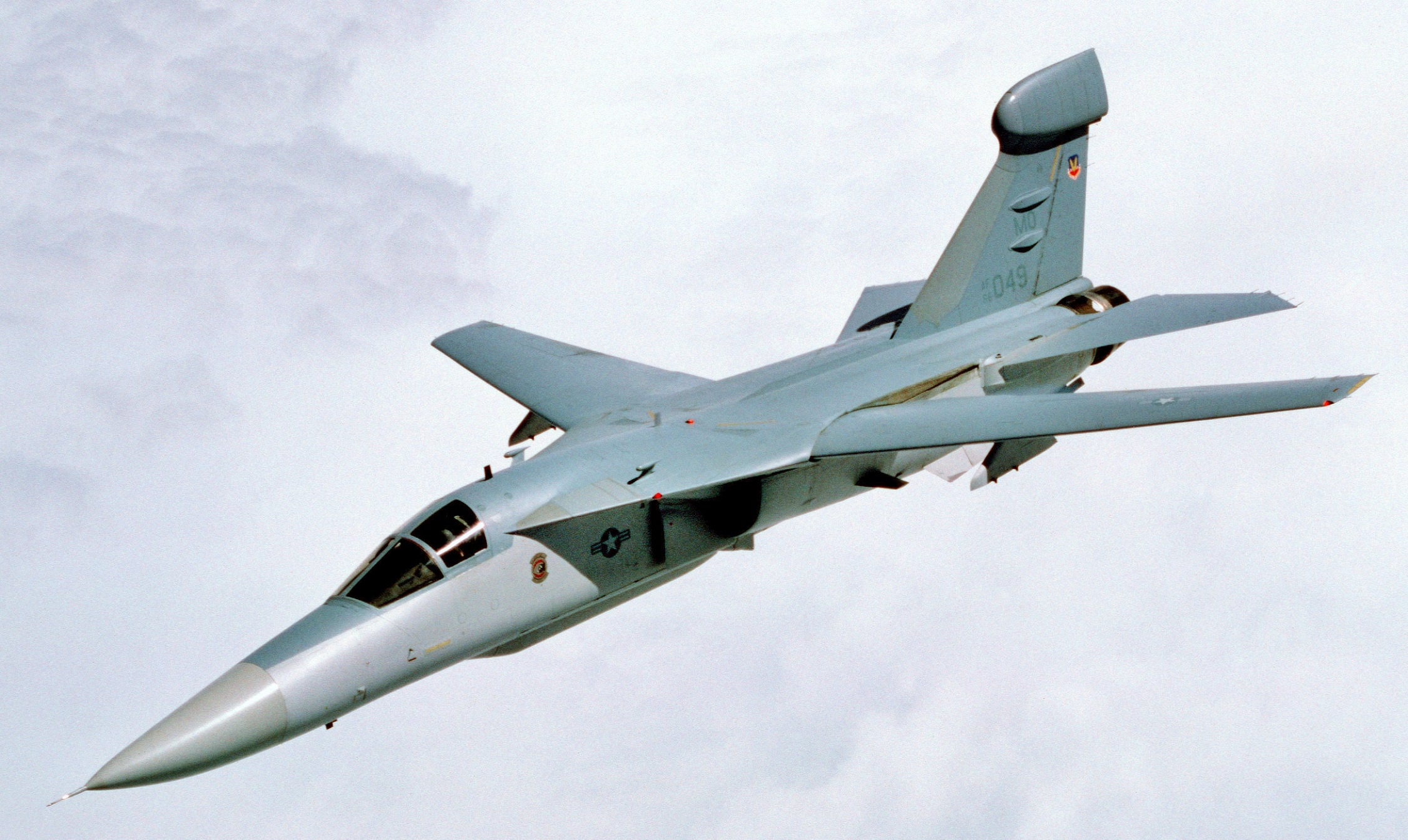

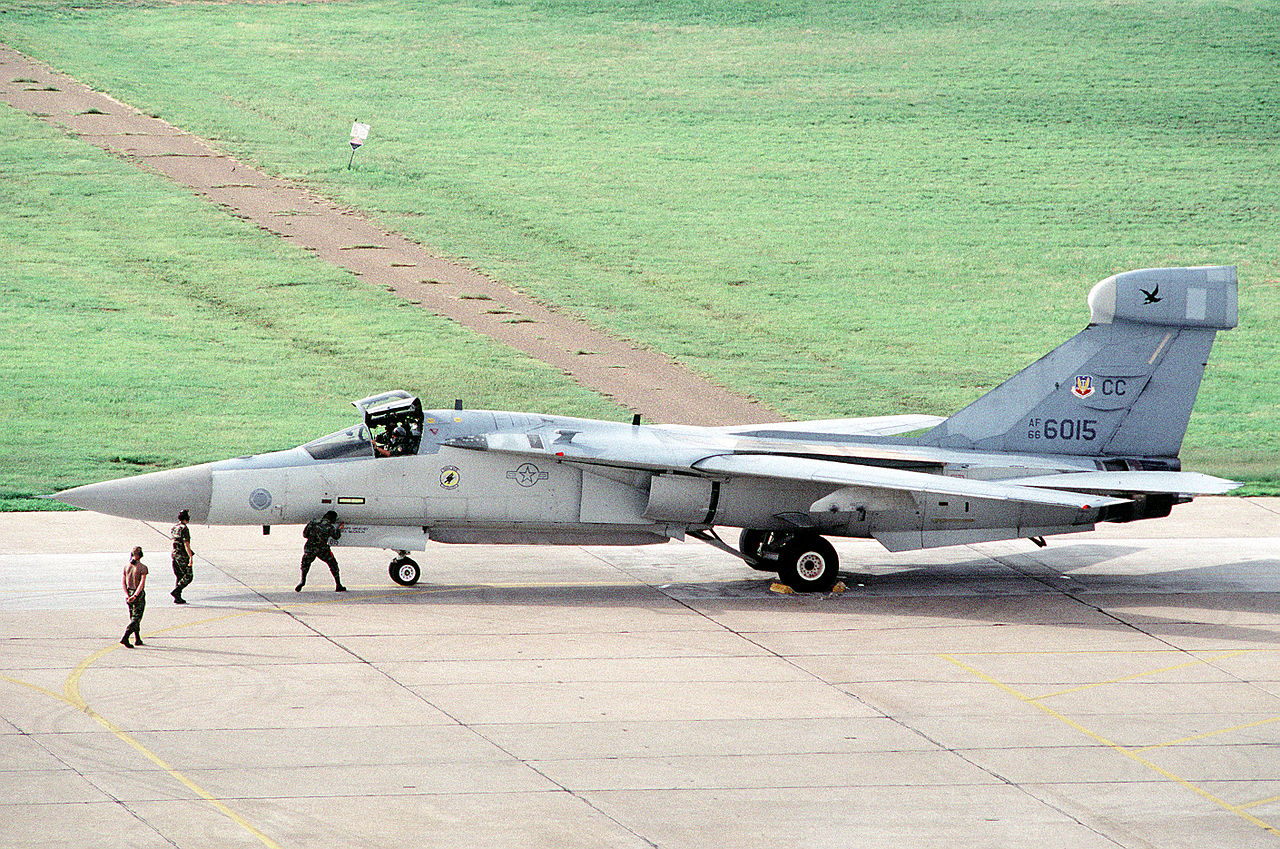

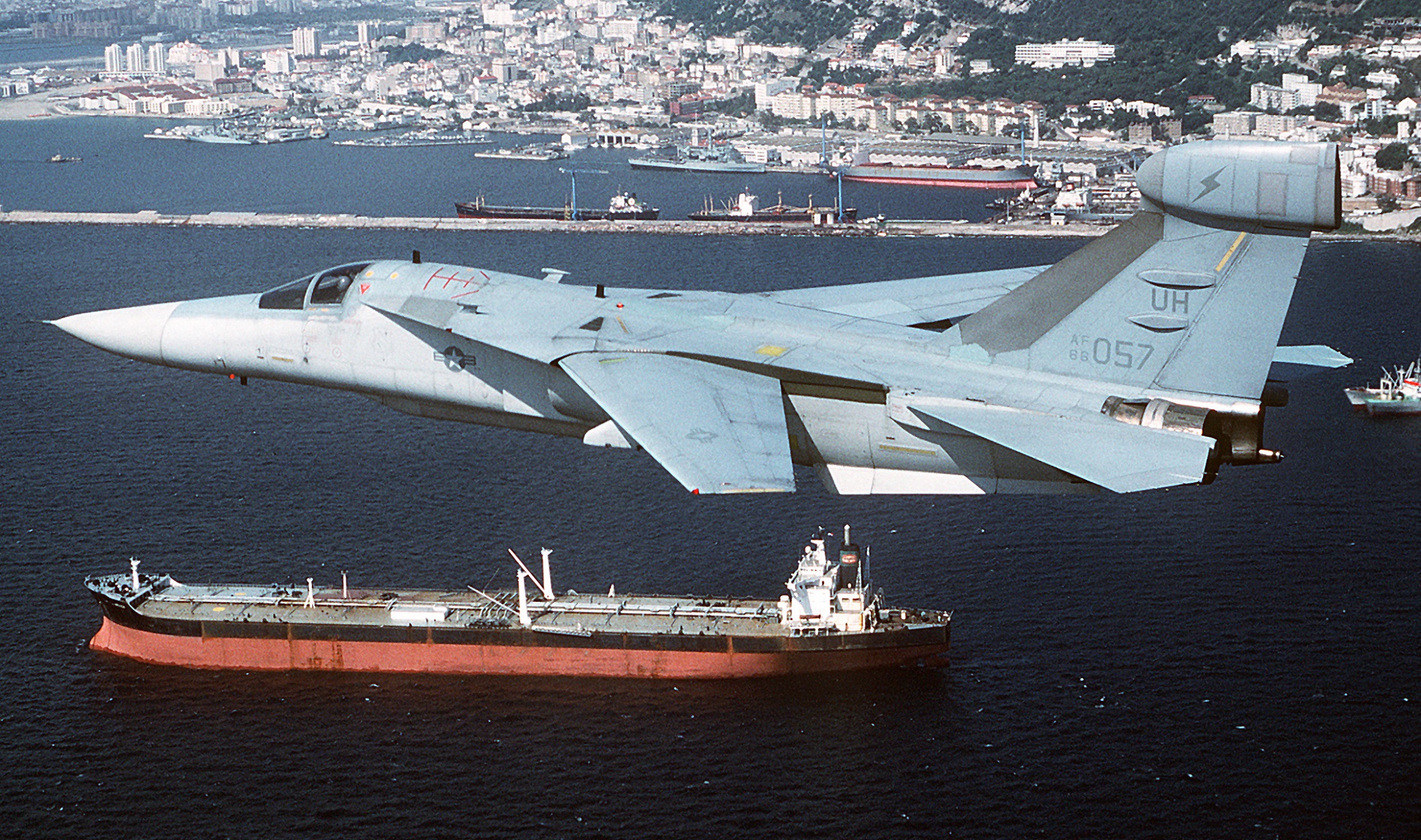

Photos

Caractéristiques techniques

Modèle : General Dynamics-Grumman EF-111 Raven
Envergure : 19.20 m (en flèche minimale ; 9,74 m en flèche maximale)
Longueur : 23.16 m
Hauteur : 5.13 m
Motorisation : 2 réacteurs Pratt & Whitney TF30-P-3
Puissance totale : 2 x 8930 kgp.
Armement : 2 missiles anti-radars AMG 88 HARM
Charge utile : -
Poids en charge : 40350 kg
Vitesse max. : 2300 km/h
Plafond pratique : 18200 m
Distance max. : 4000 Km
Equipage : 2
[...] Passez dans le comparateur...

Plan 3 vues

Plan 3 vues du General Dynamics-Grumman EF-111 Raven

Profil Couleur

Profil couleur du General Dynamics-Grumman EF-111 Raven

Vidéo

EF-111 Raven en approche finale
