Liste des missiles FOX-1

Liste des missiles FOX-1

0
4 skyflash sous tornado

On retrouve dans cette liste les missiles de moyenne portée les plus répandus ou les plus importants historiquement. Pour chaque missile, on retrouve les caractéristiques de la version la plus représentative. Ce n’est pas forcement la première version, ce qui explique les possibles différences de date de mise en service du missile et de la version évoquée. L’absence de nom de version signifie que le missile n’en possède qu’une. Les données numériques sont indicatives est soumise à des variation selon le mode de calcul, la précision, et la source.

Nom : AIM-4 Falcon (FOX-1) deux AIM-4 falcon , on peut voir aussi sous l'avion en blanc , la version a tête nucleaire l'AIM-26.
Code OTAN:
Pays : USA
Constructeur : Hughes
Mise en service : 1956
Nombre produit : +40 000
Avion porteur : F-101, F-102, F-106, F-4, J-35
En deux mots : Premier missile opérationnel surtout destiné à détruire des bombardiers, il se révéla assez décevant.
Au combat : 5 avions furent abattus par des AIM-4 Falcon au Vietnam, probablement par des AIM-4D à guidage infrarouge
Version Année Longueur Envergure Diamètre Masse Portée Charge Vitesse Prix
AIM-4A 1956 2 m 51 cm 16 cm 54 kg 9,7 km 3,4 kg Mach 3 386 000 $

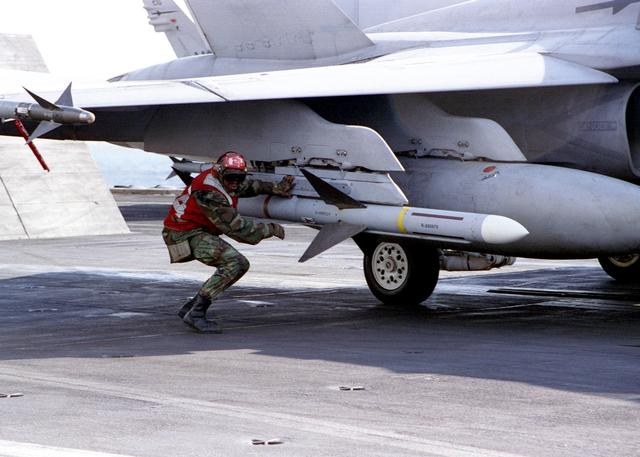

Nom : AIM-7 Sparrow AIM-7-SPARROW
Code OTAN:
Pays : USA
Constructeur : Raytheon
Mise en service : 1959
Nombre produit : Environ 62 000
Avion porteur : F-4, F-15, F-16, F-14, F/A-18, F-2
En deux mots : Référence des missiles FOX-1, il fut utilisé par les USA jusqu’à la guerre du Golfe.
Au combat : Des AIM-7 détruisirent une soixantaine d’avions au Vietnam auxquels il faut ajouter 26 autres durant la guerre du Golfe.
Version Année Longueur Envergure Diamètre Masse Portée Charge Vitesse Prix
AIM-7M 1982 3,7 m 81 cm 20 cm 230 kg 50 km 40 kg Mach 4 ~125 000$

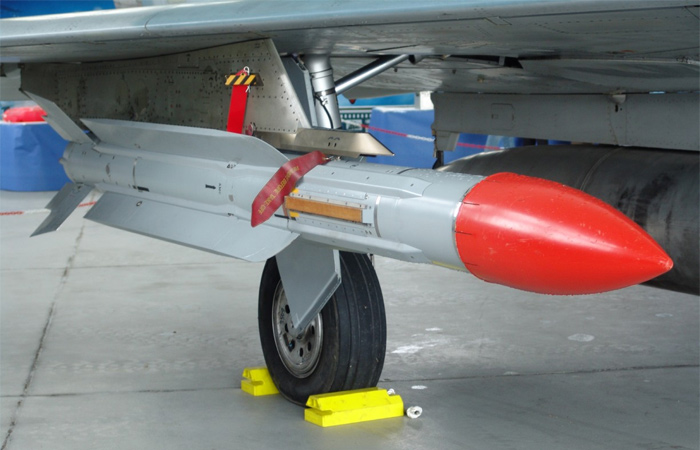

Nom : Super 530 Matra-Super-530
Code OTAN:
Pays : France
Constructeur : Matra
Mise en service : 1962
Nombre produit : Environ 6 500
Avion porteur : Mirage III, Mirage F-1, Mirage 2000
En deux mots : Missile à moyenne portée faisant suite à plusieurs autres missiles de Matra, la version initiale R-530 est extrêmement différente des deux suivantes, les Super 530 F et D.
Au combat : Un MIG-19 égyptien abattu par un Mirage III israélien durant la guerre des six jours. Plusieurs victoires homologuées par l’Irak durant la guerre Iran-Irak.
Version Année Longueur Envergure Diamètre Masse Portée Charge Vitesse Prix
Super 530D 1987 3,8 m 62 cm 26,3 cm 270 kg 40 km 30 kg Mach 5

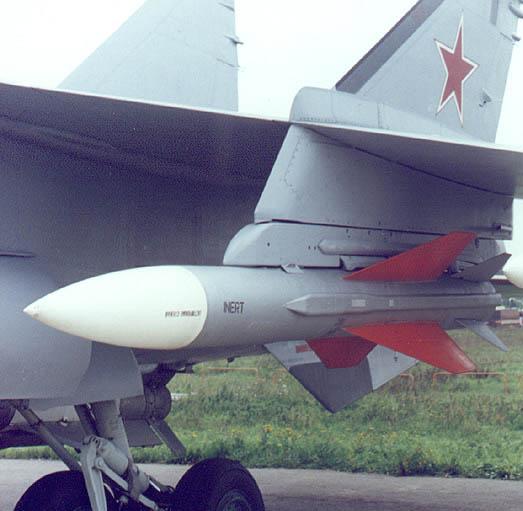

Nom : R-40 (FOX-1)  R-40 a guidage semi actif
Code OTAN: AA-6 Acrid
Pays : URSS/Russie
Constructeur : Vympel
Mise en service : 1970
Nombre produit :
Avion porteur : MiG-25, MiG-31
En deux mots : Missile à moyenne portée développé pour équiper les intercepteurs trisoniques MiG-25 Foxbat puis MiG-31 Foxhound. La version FOX-1 est plutôt destinée aux cibles importantes qui demandent toute l’attention du pilote.
Au combat : Un F/A-18C américain probablement abattu par un MiG-25 irakien en 1991. Même sort pour un drone MQ-1 Predator en 2002. On ne sait pas s’il s’agissaient de versions FOX-1.
Version Année Longueur Envergure Diamètre Masse Portée Charge Vitesse Prix
R40RD 1970 6,22 m 145 cm 31 cm 461 kg 60 km 70 kg Mach 4,5

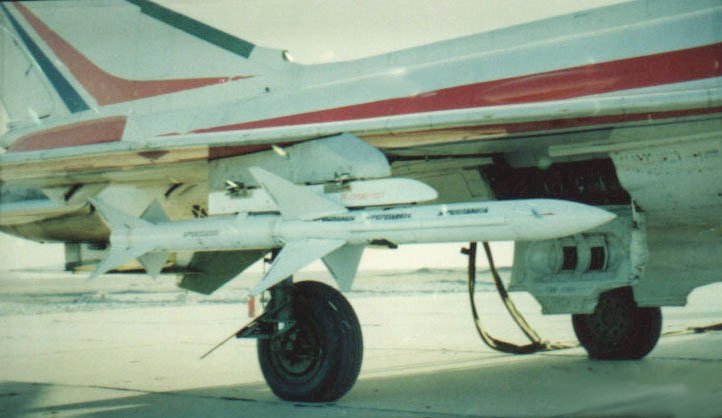

Nom : Aspide Aspide
Code OTAN:
Pays : Italie
Constructeur : Selenia
Mise en service : 1977
Nombre produit :
Avion porteur : F-104
En deux mots : Missile très similaire à l’AIM-7, parfois considéré comme une version de ce dernier. Il est surtout connu pour être un missile anti-aérien tiré depuis des navires.
Au combat :
Version Année Longueur Envergure Diamètre Masse Portée maximale Charge explosive Vitesse max Prix
1977 3,7 m 1 m 21 cm 220 kg 40 km

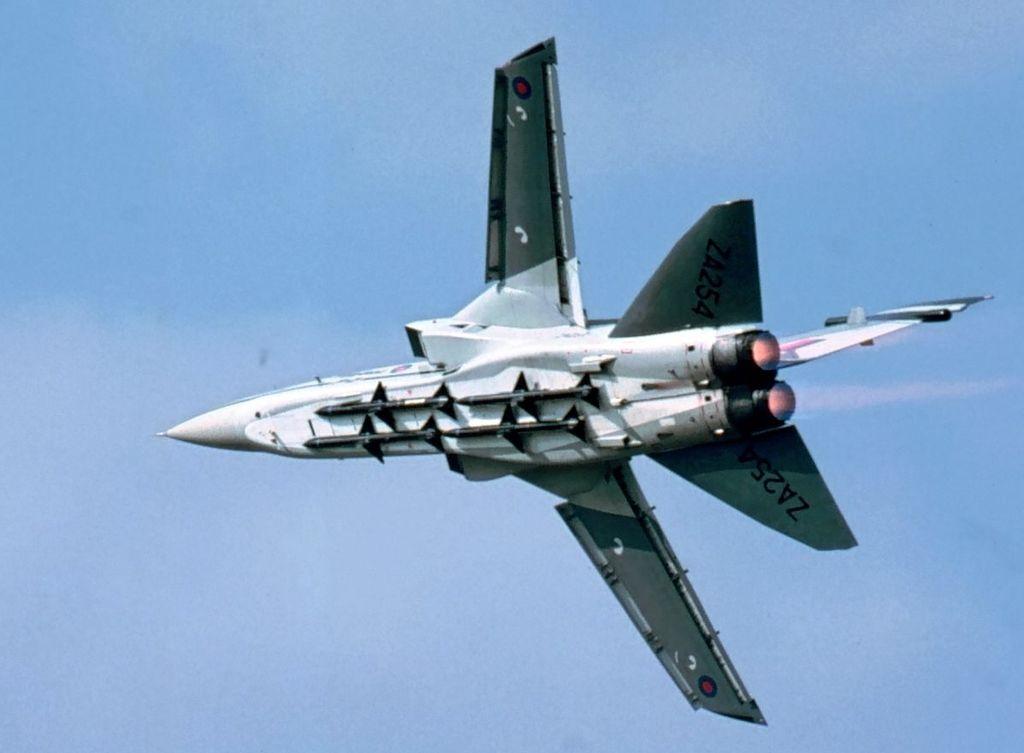

 Nom : Skyflash 4 skyflash sous tornado
 Code OTAN:
 Pays : Royaume-uni
 Constructeur : British Aerospace
ise en service :  1978
 Nombre produit :
Avion porteur : Tornado, JA-37, F-4
En deux mots : Missile très similaire à l’AIM-7, parfois considéré également comme une version de ce dernier.
Au combat :
Version Année Longueur Envergure Diamètre Masse Portée Charge Vitesse Prix
1978 3,68 m 102 cm 193 kg 45 km 39,5 kg Mach 4 150 000 £

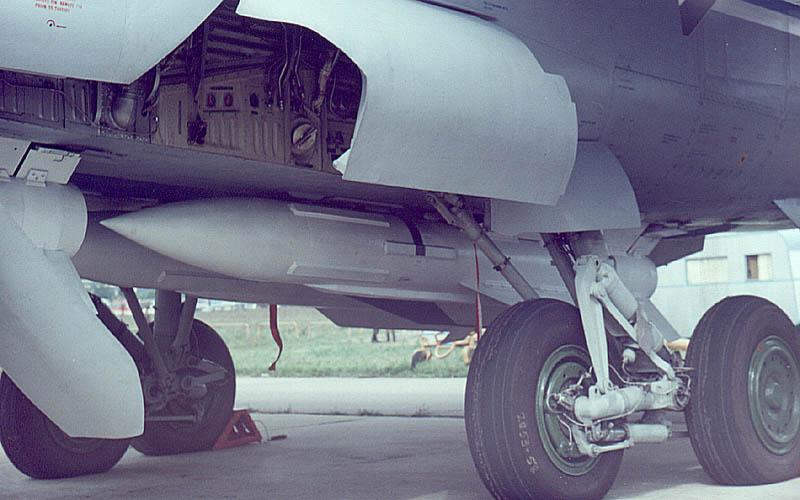

Nom : R-33 R-33 sous mig-31
Code OTAN: AA-9 Amos
Pays : URSS/Russie
Constructeur : Vympel
Mise en service : 1980
Nombre produit :
Avion porteur : MiG-31
  En deux mots : Missile à longue portée équipant le MiG-31 Foxhound, il est capable d’abattre des appareils extrêmement rapides comme le SR-71 Blackbird.
Au combat :
Version Année Longueur Envergure Diamètre Masse Portée Charge Vitesse Prix
1980 4,15 m 118 cm 38 cm 490 kg 160 km 48 kg Mach 4,5



Nom : R-27 R-27 sous SU-27
Code OTAN: AA-10 alamo
Pays : URSS/Russie
Constructeur : Vympel
Mise en service : 1983
Nombre produit :
Avion porteur : Su-27, Su-30, Su-33, Su-34, Su-35, MiG-29, MiG-23, Yak-141, PAK FA
  En deux mots : Missile à longue portée de base monté sur les chasseurs soviétiques, décliné en de nombreuses versions, dont une en version FOX-1 pour augmenter le probabilité de coup au but à longue distance.
Au combat : Un B-52G endommagé par un MIG-29 irakien durant la guerre du Golfe (non confirmé). Un MIG-29 érythréen endommagé avant de s’écraser, suite à un tir de SU-27 éthiopien en 1999. On ne sait pas s’il s’agissaient de versions FOX-1 ou 2.
Version Année Longueur Envergure Diamètre Masse Portée Charge Vitesse Prix
R27ER 1990 4,78 m 23 cm 248 kg 130 km 39 kg Mach 4,5



Nom : PL-10
Code OTAN:
Pays : Chine
Constructeur : Shanghai Academy of Science and Technology
Mise en service : Fin des années 80
Nombre produit :
Avion porteur : J-8
En deux mots : Développé à partir de missiles Aspide achetés avant l’embargo européen vers la chine. Très peu d’informations ont filtré sur ce missile.
Au combat :
Version Année Longueur Envergure Diamètre Masse Portée Charge Vitesse Prix
3,69 m 20,3 cm 220 kg 60 km 33 kg >Mach 3
