Configuration de supériorité aérien actuelle typique, les AIM-7 on cède la place a des AIM-120

On retrouve dans cette liste les missiles à longue portée les plus répandus ou les plus importants historiquement. Pour chaque missile, on retrouve les caractéristiques de la version la plus représentative. Ce n’est pas forcement la première version, ce qui explique les possibles différences de date de mise en service du missile et de la version évoquée. L’absence de nom de version signifie que le missile n’en possède qu’une. Les données numériques sont indicatives est soumise à des variation selon le mode de calcul, la précision, et la source.

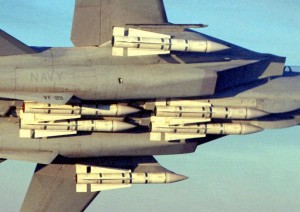

Nom : AIM-54 Phoenix 6 AIM-54 Phoenix sous un F-14
Code OTAN :
Pays : USA
Constructeur : Hughes
ise en service : 1974
Nombre produit :
Avion porteur : F-14
En deux mots : Premier missile FOX-3 pouvant être emporté jusqu’à 6 exemplaires sous un F-14, il servait à protéger le groupe aéronaval contre les bombardiers supersoniques russes. Il est encore utilisé par l’Iran qui en aurait développé une version améliorée.
Au combat : Aucun des trois Phœnix tirés par l’US Navy durant la guerre du Golfe n’atteignit sa cible, à cause d’erreurs des pilotes de Tomcat. L’Iran parle de 90 à 158 victoires dues à l’AIM-54 au cours de la guerre Iran-Irak (chiffres peu probables).
Version Année Longueur Envergure Diamètre  Masse Portée Charge Vitesse Prix
AIM-54A 1974 3,9 m   38 cm 460 kg 184 km 60 kg Mach 5 480 000 $



Nom : AIM-120 AMRAAM Configuration de supériorité aérien actuelle typique, les AIM-7 on cède la place a des AIM-120
Code OTAN:
Pays : USA
Constructeur : Hughes puis Raython
Mise en service : 1991
Nombre produit :
Avion porteur : La majorité des chasseurs occidentaux modernes.
En deux mots : Premier missile FOX-3 de taille raisonnable et référence dans le domaine, il continue à évoluer.
Au combat : Il ne fut pas utilisé durant la guerre du Golfe mais a abattu 6 avions en Irak et en Yougoslavie.
Version Année Longueur Envergure Diamètre Masse Portée Charge Vitesse Prix
AIM-120C   3,65 m 44,7 cm 17,8 cm 161,5 kg 105 km 20,5 kg Mach 4 400 000 $



Nom : R-77 vympel R-77
Code OTAN: AA-12 Adder
Pays : Russie
Constructeur : Vympel
Mise en service : 1994
 Nombre produit :
Avion porteur : Un grand nombre de chasseur russe moderne
En deux mots : Réponse russe à l’AIM-120, il est parfois surnommée « Amraamski » en raison de leur similarité d’utilisation, mais ils sont techniquement très différents.
Au combat :
Version Année Longueur Envergure Diamètre Masse Portée Charge Vitesse Prix
  1994 3,6 m  35 cm 20 cm 175 kg 80 km 22 kg Mach 4,5 100 000 $

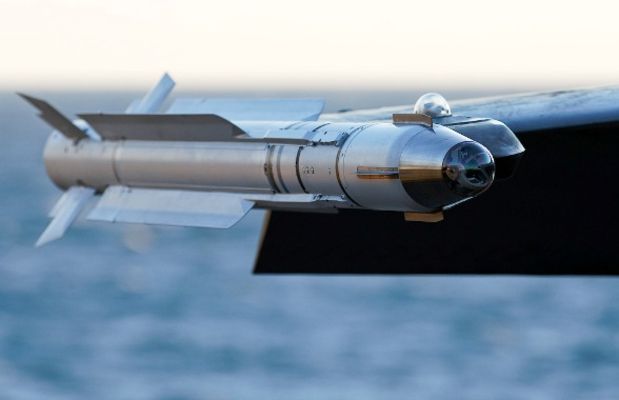

Nom : MICA (FOX2 et FOX3) MICA
Code OTAN:
Pays : France
Constructeur : MBDA
Mise en service : 1996
Nombre produit : +2600
Avion porteur : Rafale, Mirage 2000, Mirafe F-1
En deux mots : Missile conçu sur mesure pour le Rafale, il est dit polyvalent, il est donc en principe aussi efficace que les autres missiles à courte portée, mais peut concurrencer l’AIM-120 à moyenne portée.
Au combat :
Version Année Longueur Envergure Diamètre Masse Portée Charge Vitesse Prix
MICA-EM 1996 3,1 m 56 cm 16 cm 112 kg 60 km 12 kg Mach 4

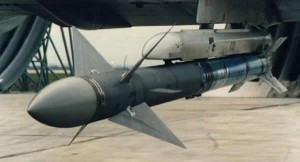

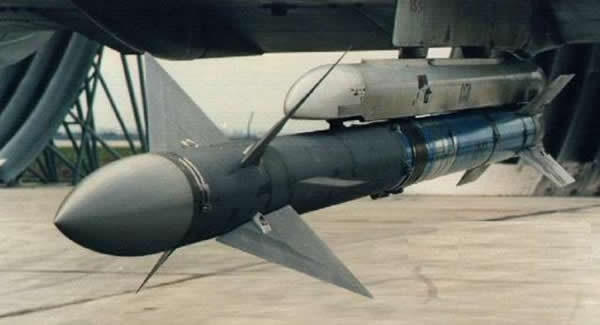

Nom : Derby RAFAEL-Derby
Code OTAN:
Pays : Israel
Constructeur : Rafael
Mise en service :
Nombre produit :
Avion porteur :
En deux mots : Descendant de la famille Python, il a gagné en portée et reçu un système de radar FOX-3, mais sans perdre en manœuvrabilité.
Au combat :
Version Année Longueur Envergure Diamètre Masse Portée Charge Vitesse Prix
    3,6 m 64 cm 16 cm 118 kg 60 km   Mach 4

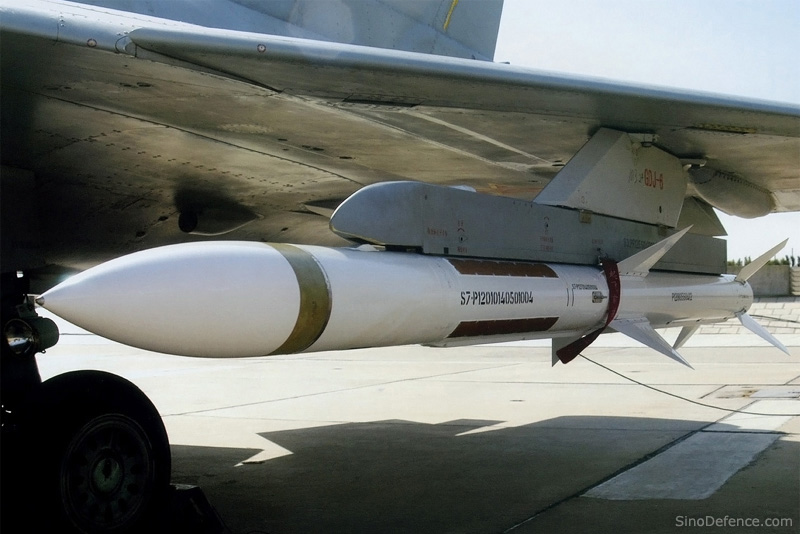

Nom : PL-12 CATIC-pl12
Code OTAN:
Pays : Chine
Constructeur : CATIC
Mise en service : 2007
Nombre produit :
Avion porteur :
En deux mots : Missile FOX-3 développé par la Chine. Une version à statoréacteur serait en projet.
Au combat :
version année longueur envergure diamètre  Masse Portée Charge Vitesse Prix
    3,85 m 67 cm 20,3 cm 180 kg 70 km   Mach 4 550 000$

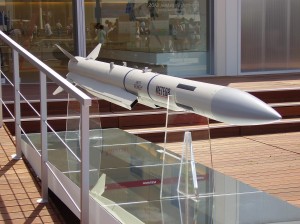

Nom : Meteor Meteor, on peut voir les deux entré d'air du statoréacteur sous le missile
Code OTAN:
Pays : Europe
Constructeur : MBDA
Mise en service : prévu en 2015
Nombre produit :
Avion porteur : Rafale, Typhoon, Gripen
En deux mots : Missile à longue portée actuellement en cours de test. Il est équipé d’un statoréacteur lui conférant des caractéristiques dynamiques uniques.
Au combat :
Version Année Longueur envergure Diamètre Masse Portée Charge Vitesse Prix
    3,65 m   17,8 cm 185 kg +100 km   Mach 4+ ~1 million €



Nom : K-100 (ex Ks-172) K-100, anciennement appeller KS-172
Code OTAN:
Pays : Russie
Constructeur : Novator
Mise en service : pas encore livré
Nombre produit :
Avion porteur : Su-27, Su-30, Su-35, PAK-FA
En deux mots : Missile à très longue portée pouvant atteindre des avions de haute importance comme les Awacs placés généralement en arrière du dispositif aérien ennemi.
Au combat :
Version Année Longueur Envergure Diamètre Masse Portée Charge Vitesse Prix
    6 m 61 cm 40 cm 750 kg 400 km   Mach 4
