On retrouve dans cette liste les missiles à courte portée les plus répandus ou les plus importants historiquement. Pour chaque missile, on retrouve les caractéristiques de la version la plus représentative. Ce n’est pas forcement la première version, ce qui explique les possibles différences de date de mise en service du missile et de la version évoquée. L’absence de nom de version signifie que le missile n’en possède qu’une. Les données numériques sont indicatives est soumise à des variation selon le mode de calcul, la précision, et la source.

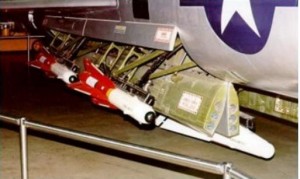

| Nom : | AIM-4 Falcon (FOX-2) |  |
| Code OTAN: | ||
| Pays : | USA | |
| Constructeur : | Hughes | |
| Mise en service : | 1956 | |
| Nombre produit : | +40 000 | |
| Avion porteur : | F-101, F-102, F-106, F-4, J-35 |
| En deux mots : | Premier missile opérationnel, il était peu manœuvrant et devait absolument toucher la cible pour exploser, ce qui le rendait peut efficace contre les chasseurs. | |||||||||
| Au combat : | 5 avions furent abattus par des AIM-4 Falcon au Vietnam et plusieurs furent utilisés contre des cibles terrestres émettant de la chaleur. | |||||||||
| Version | Année | Longueur | Envergure | Diamètre | Masse | Portée | Charge | Vitesse | Prix | |
| AIM-4C | 1956 | 2 m | 51 cm | 16 cm | 54 kg | 9,7 km | 3,4 kg | Mach 3 | 386 000 $ | |

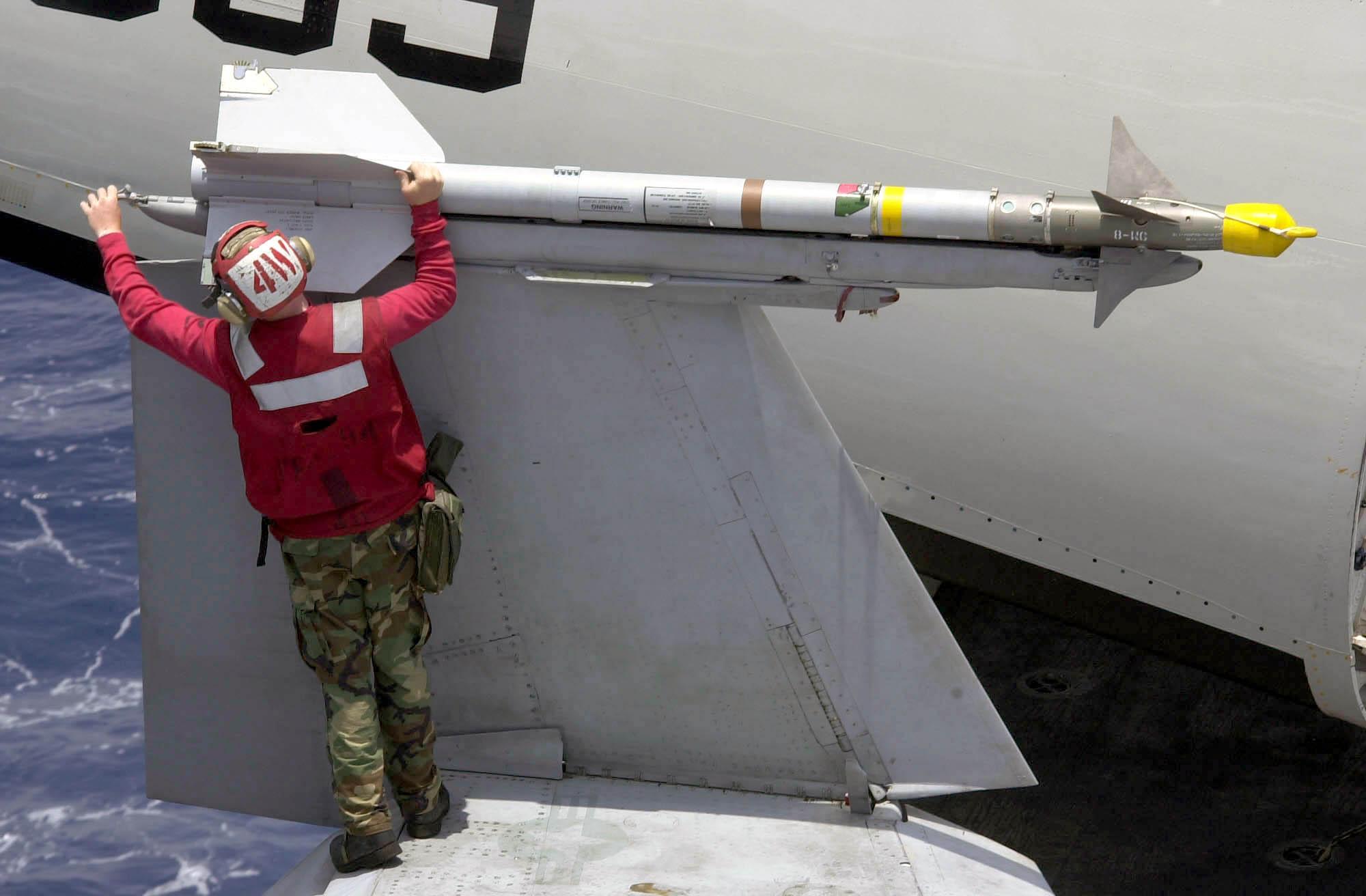

| Nom : | AIM-9 Sidewinder |  |
| Code OTAN: | ||
| Pays : | USA | |
| Constructeur : | Raytheon | |
| Mise en service : | 1956 | |
| Nombre produit : | 110 000 | |
| Avion porteur : | La quasi-totalité des chasseurs occidentaux |
| En deux mots : | Missile de combat à courte portée de référence. Malgré qu’il ait fêté ses 50 ans, de nouvelles versions sont encore en cours de développement. | |||||||||
| Au combat : | Il participa aux guerres du Vietnam, du détroit de Taïwan, des Malouines, Iran-Irak, Indo-pakistanaise, du Golfe, Israélo-arabe. En tout plus de 270 avions furent abattus par des Sidewinder. | |||||||||
| Version | Année | Longueur | Envergure | Diamètre | Masse | Portée | Charge | Vitesse | Prix | |
| AIM-9X | 2003 | 3 m | 44 cm | 12,7 cm | 85 kg | 15 km | 9 kg | Mach 2,5 | 262 000 $ | |

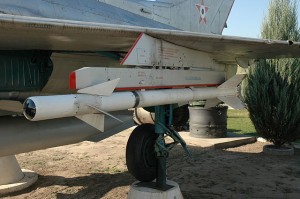

| Nom : | K-13 |  |
| Code OTAN: | AA-2 atoll | |
| Pays : | URSS | |
| Constructeur : | Su-27 | |
| Mise en service : | 1960 | |
| Nombre produit : | ||
| Avion porteur : | MiG-19, MiG-21, MiG-23, Su-17, Su-20, Su-22, Su-25, J-6, L-39 |
| En deux mots : | Copie d’un AIM-9 non explosé retrouvé dans la queue d’un MIG-17 chinois, il n’eut ni les performances, ni la longévité de son géniteur américain. | |||||||||
| Au combat : | Il fut utilisé sans grand succès par les pilotes de MIG-21 nord-vietnamiens pendant la guerre du Viêt Nam. | |||||||||
| Version | Année | Longueur | Envergure | Diamètre | Masse | Portée maximale | Charge explosive | Vitesse max | Prix | |
| R-13M | 2,83 m | 63,2 cm | 12,7 cm | 90 kg | 8 km | 7,4 kg | Mach 2,5 | |||

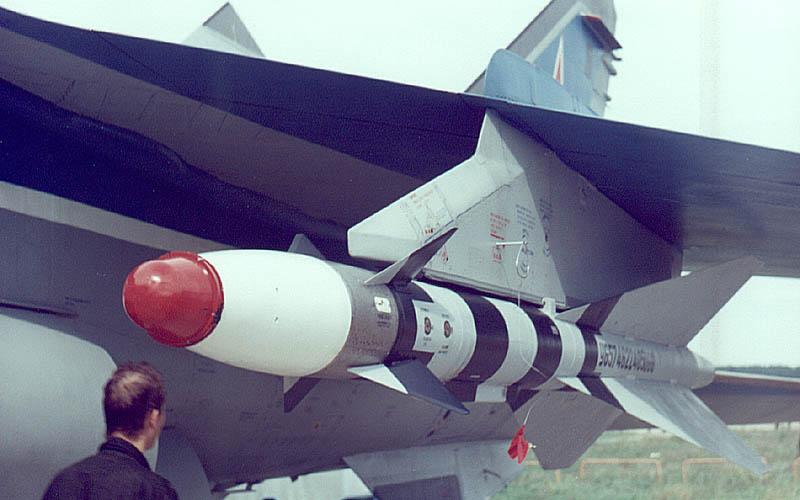

| Nom : | R-40 (FOX-2) |  |
| Code OTAN: | AA-6 Acrid | |
| Pays : | URSS/russie | |
| Constructeur : | Vympel | |
| Mise en service : | 1970 | |
| Nombre produit : | ||
| Avion porteur : | MiG-25, MiG-31 |
| En deux mots : | Missile à moyenne portée développé pour équiper les intercepteurs trisoniques MiG-25 Foxbat puis MiG-31 Foxhound. La version FOX-2 donne à ce missile une capacité « tire et oublie ». | |||||||||
| Au combat : | Un F/A-18C américain a été probablement abattu par un MiG-25 irakien en 1991. Même sort pour un drone MQ-1 Predator en 2002. On ne sait pas s’il s’agissaient de versions FOX-1. | |||||||||
| Version | Année | Longueur | Envergure | Diamètre | Masse | Portée | Charge | Vitesse | Prix | |
| R40TD | 1970 | 5,98 m | 1,45 cm | 31 cm | 450 kg | 60 km | 70 kg | Mach 4,5 | ||

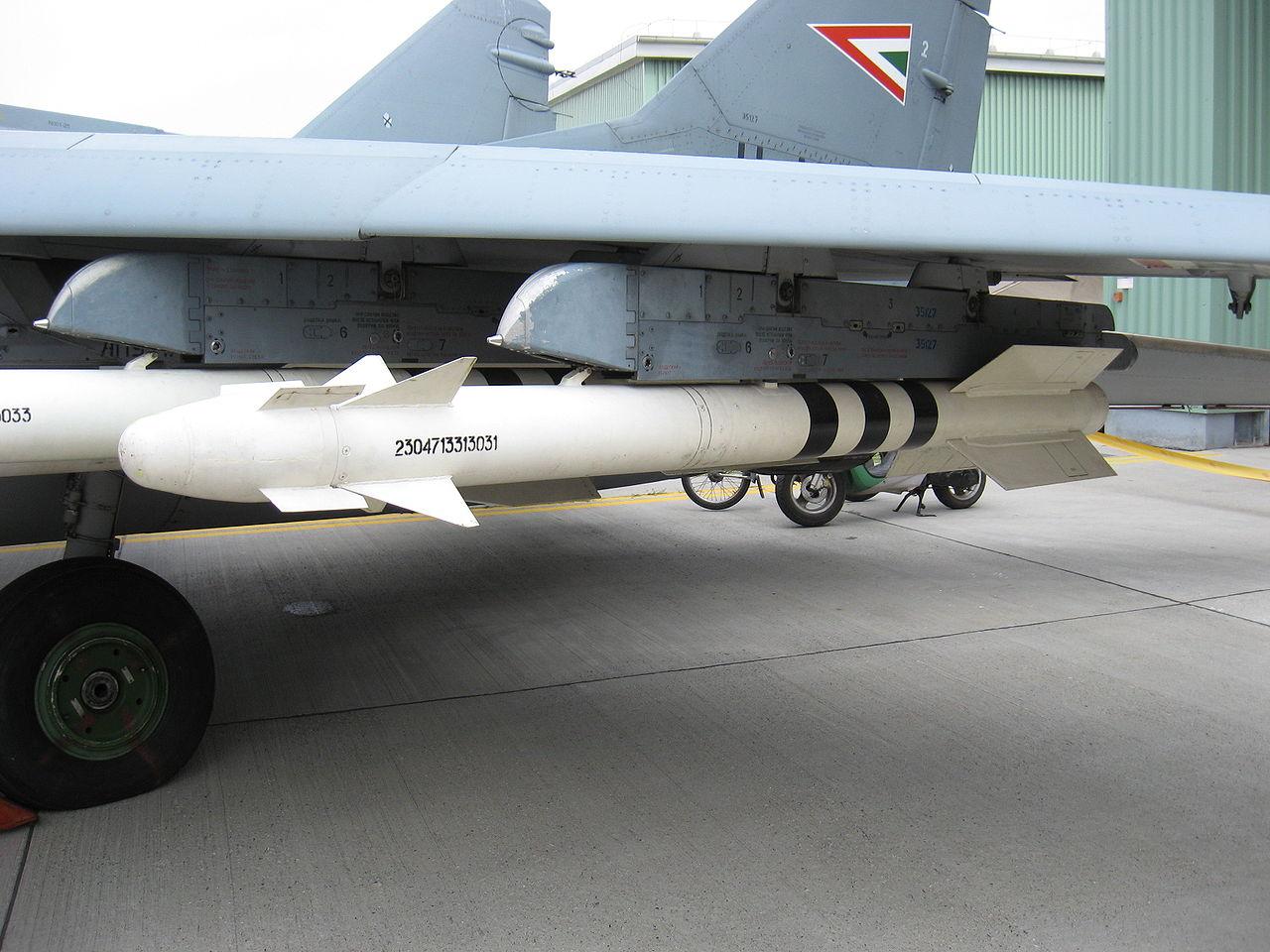

| Nom : | R-73 |  |
| Code OTAN: | AA-11 Archer | |
| Pays : | URSS/russie | |
| Constructeur : | Vympel | |
| Mise en service : | 1982 | |
| Nombre produit : | 15 500 | |
| Avion porteur : | la quasi totalité des avion russes, chinois, indiens… |
| En deux mots : | Descendant de plusieurs générations de missiles à infrarouge soviétiques, il est considéré par de nombreux spécialistes comme le meilleur missile à courte portée au monde. | |||||||||
| Au combat : | 2 Cessna 337 abattus par des MiG-29 cubains en 1996. Un certain nombre, 2 ou 3 selon les sources, de MIG-29 érythréens abattus par des Su-27 éthiopiens. | |||||||||
| Version | Année | Longueur | Envergure | Diamètre | Masse | Portée | Charge | Vitesse | Prix | |
| R-74M | 2009 | 2,92 m | 51 cm | 17 cm | 106 kg | 40 km | 8 kg | Mach 2,5 | ||

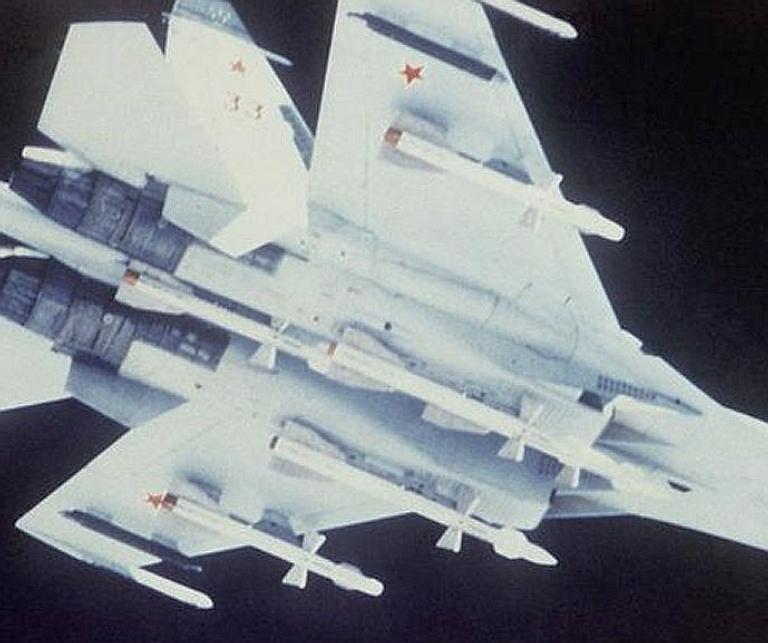

| Nom : | R-27 (FOX-2) |  |
| Code OTAN: | AA-10 alamo | |
| Pays : | URSS/russie | |
| Constructeur : | Vympel | |
| Mise en service : | 1983 | |
| nombre produit : | ||
| Avion porteur : | Su-27, Su-30, Su-33, Su-34, Su-35, MiG-29, MiG-23, Yak-141, PAK FA |
| En deux mots : | Missile à longue portée de base monté sur les chasseurs soviétiques, décliné en de nombreuses versions, dont deux à guidage infrarouge pour diminuer la charge de travail du pilote au prix d’une perte d’efficacité. | |||||||||
| Au combat : | Un B-52G endommagé par un MiG-29 irakien durant la guerre du Golfe (non confirmé). Un MiG-29 érythréen endommagé avant de s’écraser, suite à un tir de Su-27 éthiopien en 1999. On ne sait pas s’il s’agissaient de versions FOX-1 ou 2. | |||||||||
| Version | Année | Longueur | Envergure | Diamètre | Masse | Portée | Charge | Vitesse | Prix | |
| R27ET | 1990 | 4,78 m | 77,2 cm | 23 cm | 348 kg | 120 km | 39 kg | Mach 4,5 | ||

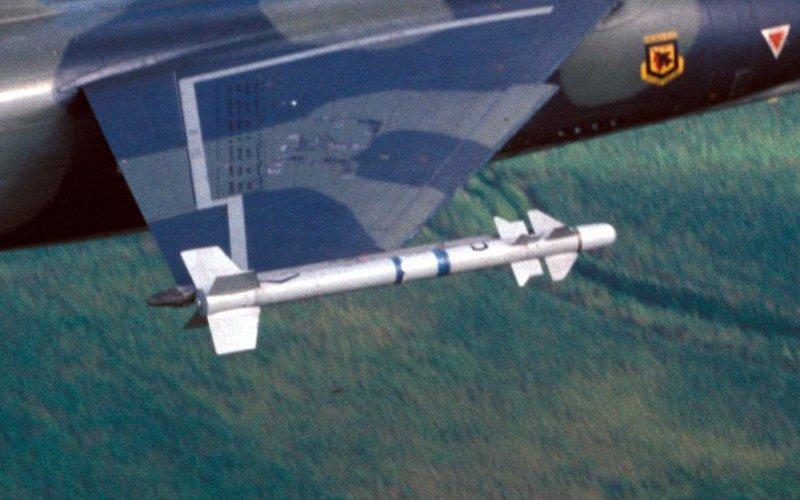

| Nom : | R-550 Magic II |  |
| Code OTAN: | ||
| Pays : | France | |
| Constructeur : | MATRA puis MBDA | |
| Mise en service : | 1986 | |
| Nombre produit : | ||
| Avion porteur : | famille Mirage, F-16, MiG-21, MiG-23, F-8, Jaguar, Super Étendard, Rafale, Hawk |
| En deux mots : | Descendant du Magic I, il était le missile à courte portée de base de l’armée française. Malgré l’arrivée du MICA-IR, il est encore utilisé sur de nombreux Mirage. | |||||||||
| Au combat : | Un F-16 turc abattu par un Mirage 2000 grec en 1996 suite à un de nombreuses intrusions turques dans l’espace aérien grec. | |||||||||
| Version | Année | Longueur | Envergure | Diamètre | Masse | Portée | Charge | Vitesse | Prix | |
| 1986 | 2,75 m | 66 cm | 15,7 cm | 89 kg | 15 km | 12,5 kg | Mach 2,7 | |||

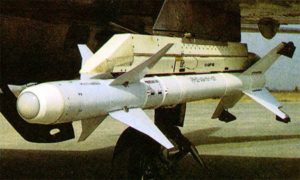

| Nom : | PL-9 |  |
| Code OTAN: | ||
| Pays : | Chine | |
| Constructeur : | EOTDC | |
| Mise en service : | 1989 | |
| Nombre produit : | ||
| Avion porteur : | J-11, J-8, J-10, JF-17 |
| En deux mots : | Ce missile chinois à courte portée est le plus efficace connu à ce jour. Il se base notamment sur le Python 3 israélien mais reprend des éléments de l’AIM-9. | |||||||||
| Au combat : | ||||||||||
| Version | Année | Longueur | Envergure | Diamètre | Masse | Portée | Charge | Vitesse | Prix | |
| PL-9C | 2,99 m | 85 cm | 16 cm | 121 kg | 15 km | 11,8 kg | Mach 3+ | |||

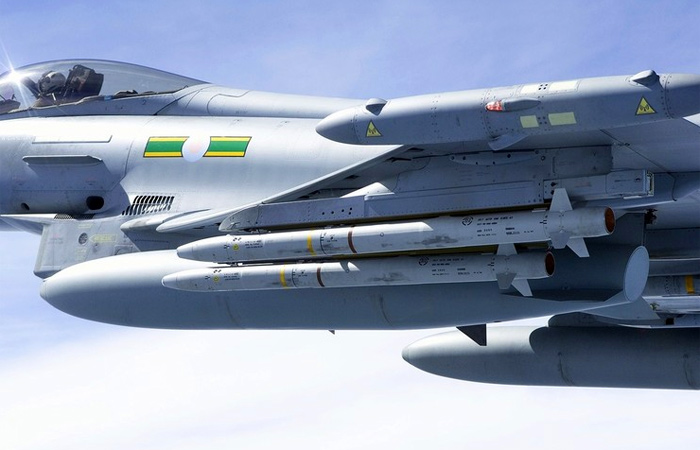

| Nom : | AIM-132 ASRAAM |  |
| Code OTAN: | ||
| Pays : | Royaume-Uni | |
| Constructeur : | MBDA | |
| Mise en service : | 1998 | |
| Nombre produit : | ||
| Avion porteur : | Tornado, Harrier, F/A-18, Typhoon, F-35 (UK, prévu) |
| En deux mots : | Destiné à l’origine à remplacer l’AIM-9, dont il partage le montage, ce qui lui permet de lui être facilement substitué. Il perd de nombreux contrats face à l’Iris-T allemand. | |||||||||
| Au combat : | ||||||||||
| Version | Année | Longueur | Envergure | Diamètre | Masse | Portée maximale | Charge explosive | Vitesse max | Prix | |
| 1998 | 2,9 m | 45 cm | 16 cm | 88 kg | 20 km | 10 kg | Mach 3+ | 200 000 $ | ||

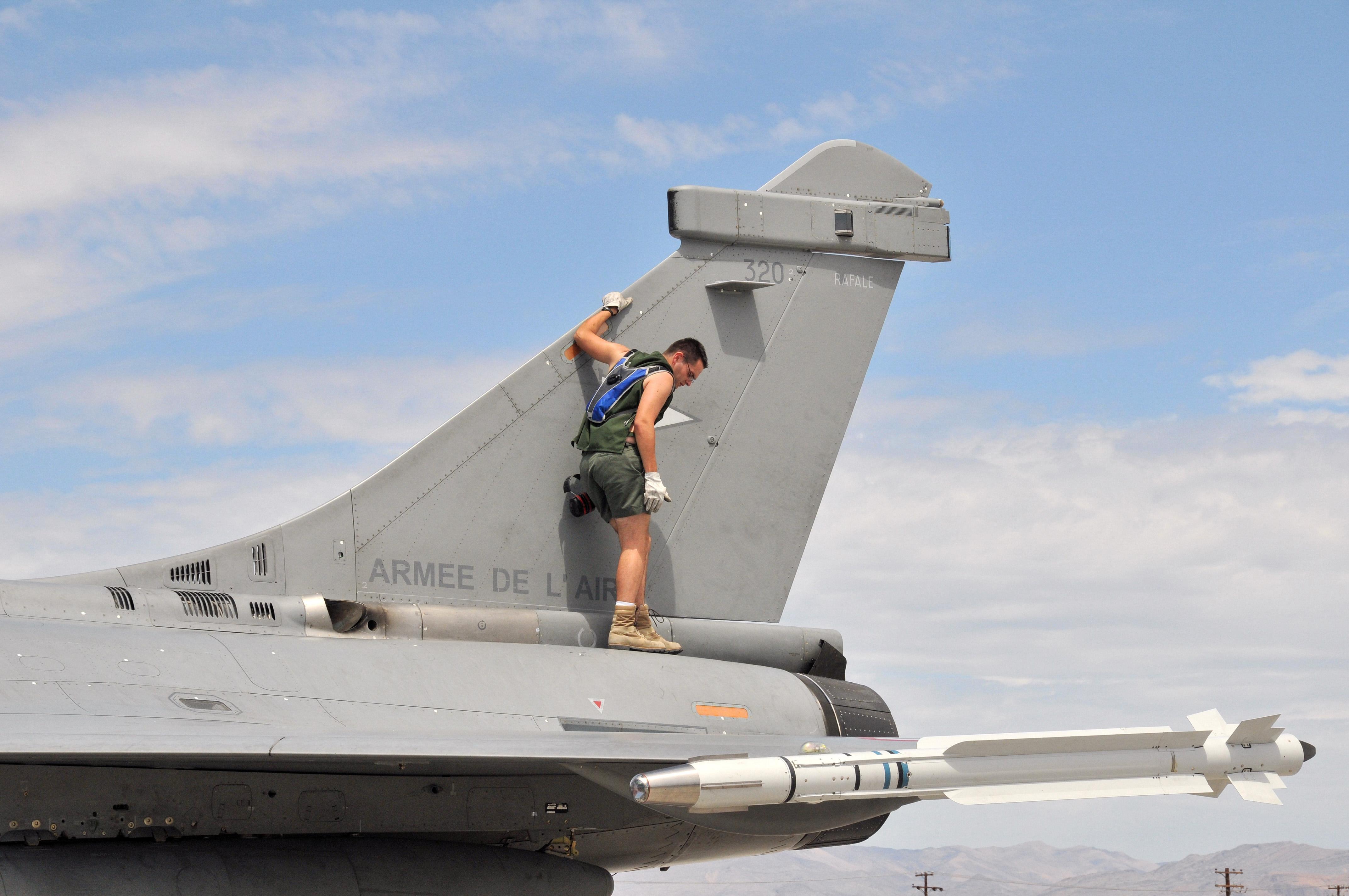

| Nom : | MICA (FOX-2) |  |
| Code OTAN: | ||
| Pays : | France | |
| Constructeur : | MBDA | |
| Mise en service : | 2000 | |
| Nombre produit : | +2 600 | |
| Avion porteur : | Rafale, Mirage 2000 |
| En deux mots : | Missile conçu sur mesure pour le Rafale, il est dit polyvalent. Il est donc en principe aussi efficace que les autres missiles de cette liste à courte portée, mais peut concurrencer l’AIM-120 à moyenne portée. | |||||||||
| Au combat : | ||||||||||
| Version | Année | Longueur | Envergure | Diamètre | Masse | Portée | Charge | Vitesse | Prix | |
| MICA-IR | 2000 | 3,1 m | 56 cm | 16 cm | 112 kg | 60 km | 12 kg | Mach 4 | 590 000 € | |

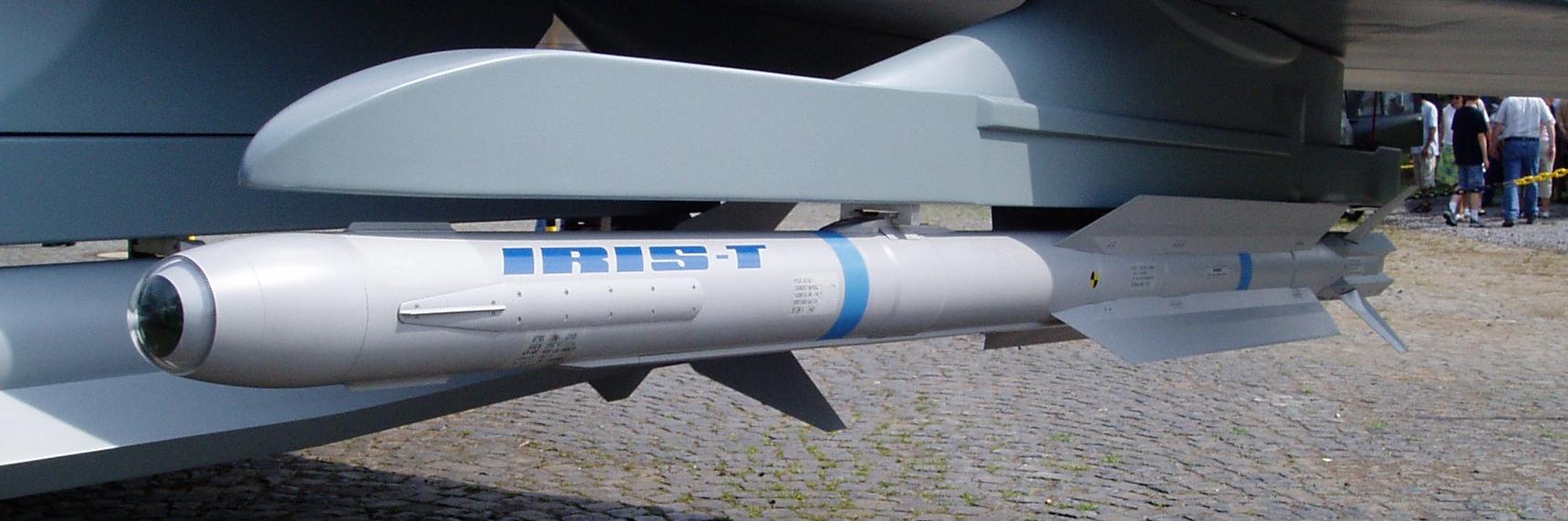

| Nom : | IRIS-T |  |
| Code OTAN: | ||
| Pays : | Allemagne | |
| Constructeur : | Diehl | |
| Mise en service : | 2005 | |
| Nombre produit : | +4 000 | |
| Avion porteur : | Typhoon, Tornado, F-4, F-16, F-18, Gripen |
| En deux mots : | Développé en partenariat avec d’autres pays d’Europe, il est destiné à remplacer l’AIM-9, dont il partage le montage, ce qui lui permet de lui être facilement substitué. Il est aussi inspiré des R-73 récupérés en Allemagne de l’est. Il a un certain succès à l’export. | |||||||||
| Au combat : | ||||||||||
| Version | Année | Longueur | Envergure | Diamètre | Masse | Portée | Charge | Vitesse | Prix | |
| 2005 | 3 m | 35 cm | 12,7 cm | 87 kg | 15 km | 11,5 kg | Mach 3 | 400 000 € | ||

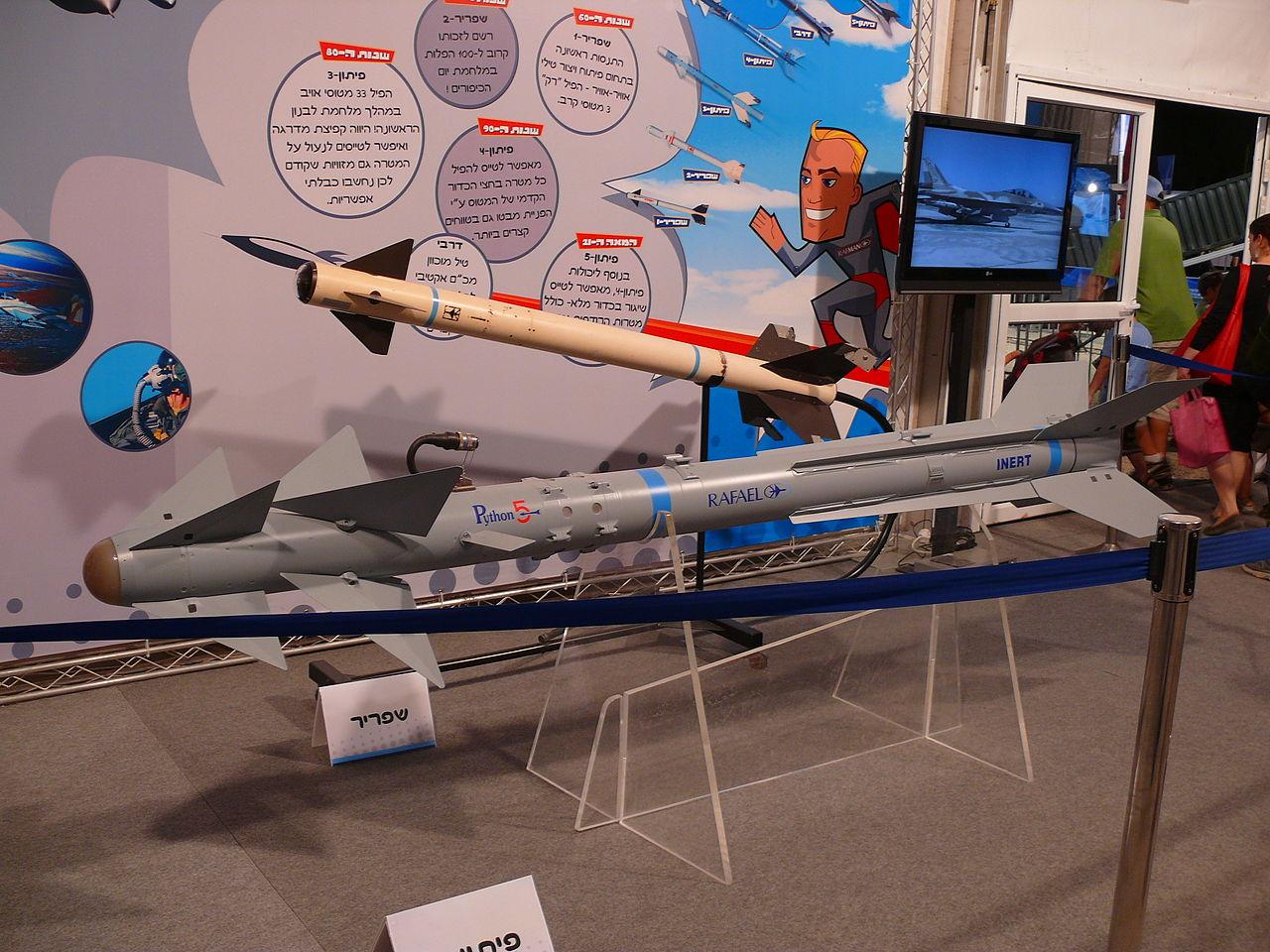

| Nom : | Python 5 |  |
| Code OTAN: | ||
| Pays : | Israel | |
| Constructeur : | Rafael | |
| Mise en service : | avant 2006 | |
| Nombre produit : | ||
| Avion porteur : | F-15, F-16, F/A-18, F-5 |
| En deux mots : | Descendant de la longue lignée des ShafRir/Python, il possède pas moins de 18 surfaces de contrôle, le rendant très maniable. | |||||||||
| Au combat : | Deux drones du Hezbollah abattus par des F-16 en 2006 | |||||||||
| Version | Année | Longueur | Envergure | Diamètre | Masse | Portée | Charge | Vitesse | Prix | |
| 3,1m | 64cm | 16cm | 103,6kg | 20km | 11kg | Mach4 | ||||
